首页 ->产品中心 -> 中重型内燃机SCR脱硝系统 -> 燃气轮机HRSG余热锅炉SCR脱硝系统 燃气轮机HRSG余热锅炉SCR脱销系统

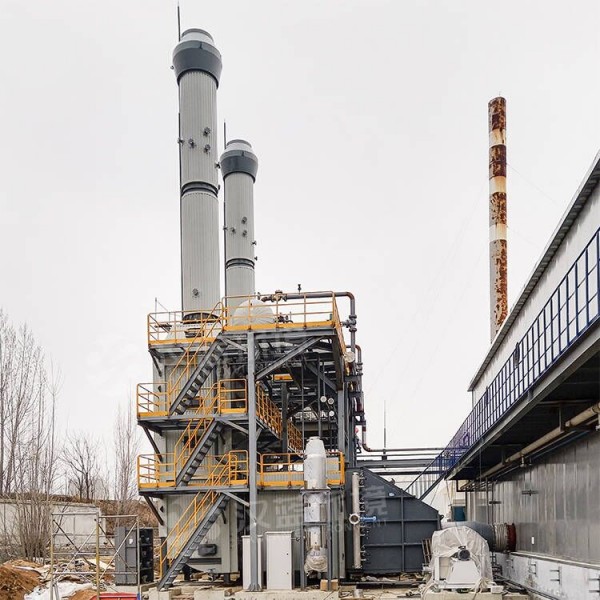

燃气轮机HRSG余热锅炉SCR脱销系统

在目前对排放要求越来越严的情况下,燃气轮机排放不合格、氮氧化物超标,这就需要脱硝SCR治理,也就是氮氧化物SCR处理。SCR烟气脱硝技术无疑会成为一种更加符合现代要求的技术。

      为此,河北汉蓝公司研发设计出了具有国内外先进技术水平的燃气轮机HRSG余热锅炉SCR脱销系统,该系统可以将燃气机组NOx排放降低95%以上,适用于单机在30MW以下的燃气轮机和发电机组配套使用。

  【下一页】

燃气轮机HRSG余热锅炉SCR脱销系统



工作原理及工艺流程


万纯燃气轮机HRSG余热锅炉SCR脱销系统采用国内外主流的SCR技术路线进行沼气发电机组尾气脱硝处理。即选择性催化还原SCR(Selective Catalytic Reduction),这是目前国内外主流高效去除尾气中NOX的技术路线。主要针对烟气中的NOX ,在一定温度(一般为300℃-580℃)范围内,催化剂将NOX分解成无害的氮气(N2) 和水(H2O)。


工艺原理


SCR脱硝技术的工艺原理是烟气和还原剂(如NH3、液氨、尿素)与空气的混合物在经过SCR反应器的蜂窝式或板式催化层时,烟气中的NOx(主要是NO以及少量的NO2)和加入SCR反应器中的还原剂、空气中的O2发生选择性催化还原反应,生成无污染的N2和H2O。

其主要反应式如下:


燃气轮机HRSG余热锅炉SCR脱销系统


工艺流程


SCR脱硝设备主要由反应器、尿素存储罐、尿素喷射箱、喷射柜、喷嘴、SCR控制、SCR反应室等部分组成。当烟气经过SCR反应器的催化层时,发生选择性催化还原反应。


燃气轮机HRSG余热锅炉SCR脱销系统


处理前尾气中NOX含量(95%载荷)


燃气机组NOX处理前


处理后尾气中NOX含量(95%载荷)


燃气机组NOX处理后
