发电机厂商在为其高压发电机选择测试设备难免会遇到这样的难题，即厂商希望购买高压干式交流负载进行整定测试、瞬态测试，但询了多个负载制造厂家后，被告知高压负载绝缘要求高，技术难度大，国内的生产工艺难以制造，甚至有的厂家推荐用户购买低压负载，再通过降压变压器中转，将高压发电机组降压后再进行测试。但通过降压器中转的“高转低”方案存在以下问题：

首先，存在安全隐患。高压发电机接入变压器后，整套测试系统经过了电压变化，更加复杂，增加了故障隐患和风险。
其次，测试数据不准确。高压发电机接入变压器后，负载测试到的数据与直接接入高压发电机时存在差异，误差会被放大，影响测试报告的可靠性。

再次，既不方便又不实惠。用户要测试大功率发电机，相应的变压器体积大，重量数以吨计，安装移动不便，而且仅变压器的重量和价格已与整台测试负载系统相当，无形中增加了用户的成本投入。

一、测控功能

1、负载测试：可加载额定值，测量并显示发电机组稳态三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、运行时间等参数。
2、一键式加减载：无论采用手动开关或软件控制时，均可先设置好功率值，再启动总加载开关，负载才会按预设值加载，从而避免功率调整过程中造成负载波动。
3、控制方式选择：可以选择本地或智能方式控制负载。
4、本地控制：负载配有本地控制面板，并划分出若干功率档位，可通过开关控制加载。
5、智能控制：通过电脑上的数据管理软件控制负载，实现自动加载，并对测试数据进行显示、记录和管理，生成各种曲线、图表，并支持打印。
6、控制方式互锁：系统配有控制方式选择开关，选择任一种控制方式后，通过其余方式进行的操作无效，避免多重操作造成的冲突。
7、本地仪表显示数据：通过本地测量仪表可显示三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率等参数。

二、软件功能

1、通讯方式：智能控制使用光电隔离的RS485通讯串口连接PC，抗干扰能力强，保证系统控制的稳定性。也可通过转换器实现各种通信协议的转换，使用USB或RS232端口通讯。
2、加载方式：手动加载或自动加载。
3、手动加载：输入功率和功率因数，即按指定数值加载。
4、自动加载：测试时可设定多个加载阶段的功率与时长，并按0%→25%→50%→75%→95%或110%的预设顺序自动进行阶段测试。
5、并机测试：当多台负载并机时，软件可进行并机测试，既可显示、记录各台负载的参数，也可显示、记录并机后的系统总参数。
6、实时参数：测试过程中，可通过软件实时显示电压、电流、功率、功率因数、频率、时间等主要参数。
7、安全监控：可通过软件指示灯，直观监控负载状态，异常停机保护时，提示停机原因。
8、数据采集间隔：数据较小储存间隔时间为2s。
9、数据保存与查询：测试数据可保存在软件中，并随时查询历史测试数据。
10、图形显示：可显示实时或历史测试数据，并支持打印为以下曲线、图形：1）实时电压、电流、频率、功率曲线；2）电压曲线图；3）电流曲线图；4）功率曲线图；5）频率曲线图；6）功率因数曲线图。
11、数据格式：图表、曲线可通过word文档格式输出，检测数据可通过Excel表格格式输出，并支持打印。

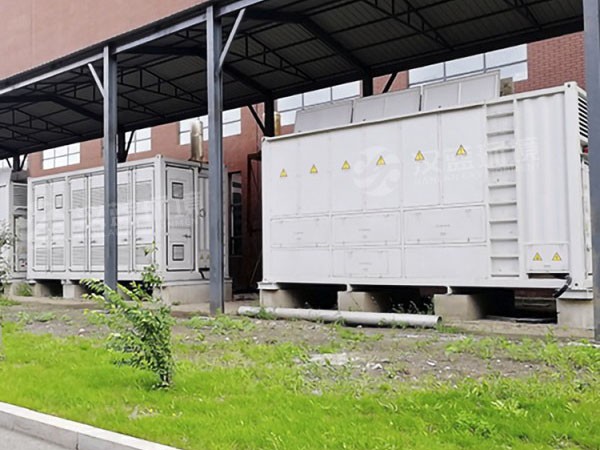

此外，河北汉蓝高压负载箱采用户外标准集装箱型设计，防护等级高、绝缘性能好、耐压性能高且运输方便，可应用于各个领域。

随着科技的不断进步，在我们的日常生产和生活中，中高压输配电和中高压发电机组均发挥着举足轻重的作用，中高压输配电具有远距离传输损耗小，使用经济，电力结构科学，分配管理方便等优势，而中高压发电机组则已广泛应用于船舶、海洋工程、金融、电力、通信工业、航天、石油等各个领域。特别是大功率高压发电机组因输出能力强而备受青睐，但对其进行带载测试却存在技术难题。高压负载柜满负荷加载时，其超大功率产生的热量很可观，且高压发电机组输出电压达到万伏，对负载柜耐压能力是个考验，能生产出合格的高压负载柜的厂家同样是要有真功夫的。如果负载柜安全系数不佳，就无法保证操作人员和机器的安全，所以高压发电机组制造商在选择验收检测负载设备时也需格外谨慎。

除了发电机组测试负载本身质量要过关外，严格且具备自动化功能的安全防护系统也可以避免人为疏忽造成的损失，是安全操作的必要保障，为高压发电机组测试负载配套也是自动安防系统的又一次成功应用，可通过高精度采集模块收集环境数据，由控制芯片自动进行保护动作。

高压负载柜将超大功率电阻保护封装在集装箱内，内部风道设计合理，两侧进风，顶部出风，避免户外风向多变导致的逆风问题。顶门与侧门均可自由开关，强力风机开启后，可将3000KW功率满负荷时产生的热量吹走，保证负载柜内部温度控制在安全线以内。

高压发电机组测试系统在进行加载操作时，无需人员靠近，散热系统四重防护功能可自动保护负载柜。当通风门没有打开导致风道不畅时、风机运转异常时、负载柜内温度超过警戒水平时、或者负载柜内有烟雾时，自动保护功能都将开启，强制中止加载，只留下风机转动继续散热，防止温度攀升，保护操作安全。此外，高压负载开机后，如长时间未进行加载，系统会智能停止风机运转，以节约电力。

高压负载还设有紧急停止功能，通过外部控制台或PC软件均可一键急停，操控负载柜停机。当急停或保护功能被触发时，负载柜将持续鸣叫报警，控制台与PC软件均可说明报警原因，提醒工作人员注意。为了防止误报发生，或者满足用户的特殊测试需求，所有保护功能均可自由设定开关，在必要时关闭报警。

综上所述，高压发电机组为我们的日常生产生活提供了极大便利，而对其进行功能测试是不可或缺的重要环节，那么如何选到适合用户发电机组的高压负载箱，还需根据不同应用场合需要来进行匹配，而能真正选择到兼具安全性、功能性和自动化等多方面上乘且适合自身的装备，对于用户来说自然也是一堂重要的功课。
